Просмотр примитивных и составных графиков

Примитивный график

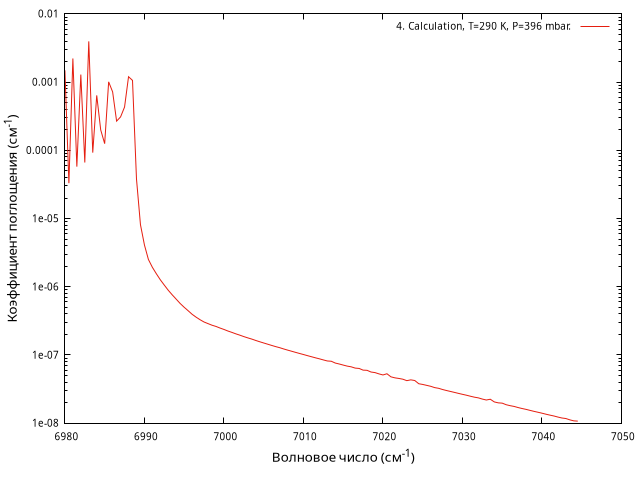

Рисунок 4. Calculation, T=290 K, P=396 mbar.
Spectral dependence of the CO2 absorption coefficient in the 7000 cm−1 region reduced to T = 290 K under pressures of 396 mbar.
Библиографическая ссылка
T. E. Klimeshina, T. M. Petrova, O. B. Rodimova, A. A. Solodov, A. M. Solodov, CO2 absorption in band wings in near IR, Atmospheric and Oceanic Optics, 2015, Volume 28, Issue 5, Pages 387–393, DOI: 10.1134/S1024856015050073, https://doi.org/10.1134/S1024856015050073.

Координатная система (Линейный, Логарифмический)
Ось абсцисс (X) (Размерность) Волновое число (см⁻¹) Ось ординат (Y) (Размерность) Коэффициент поглощения (см⁻¹)
Физические величины Комментарий к графику Дополнительное описание
Вещество CO2 Тип данных Теоретические
Температура 290 К Метод измерения (решения), Модель, Аппроксимация
Давление (полное) 0.390822 Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Первичный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)
Spectral dependence of the CO2 absorption coefficient in the 7000 cm−1 region reduced to T = 290 K under pressures of 396 (1), 612 (2), 801 (3), 1004 (4), and 3011 mbar (5): experimental data [8] are marked by circles; our experimental data are shown by heavy curves, and calculation  results, by thin curves; the resolution is 0.03–0.5 cm−1.
Fig.411
Fig.412  experiment, T=290 K, P=396 mbar
Fig.421  calculation, T=290 K, P=612 mbar
Fig.422  experiment
, T=290 K, P=612 mbar
Fig.431  calculation, T=290 K, P=801 mbar
Fig.432  experiment
, T=290 K, P=801 mbar
Fig.441  calculation, T=290 K, P=1004 mbar
Fig.442  experiment
, T=290 K, P=1004 mbar
Fig.443  experiment [8] , T=290 K, P=1004 mbar
Fig.451  calculation, T=290 K, P=3011 mbar
Fig.452  experiment , T=290 K, P=3011 mbar
[8] M. Y. Perrin and J. M. Hartmann, Temperature_dependent measurements and modeling of absorption by CO2–N2 mixtures in the far line_wings of the 4.3 μm CO2 band, J. Quant. Spectrosc. Radiat. Transfer 42 (4), 311–317 (1989).
