Просмотр примитивных и составных графиков

Примитивный график

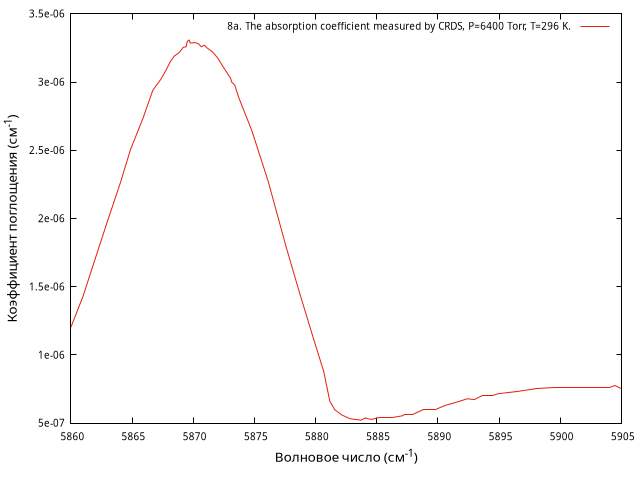

Рисунок 8a. The absorption coefficient measured by CRDS, P=6400 Torr, T=296 K.
Comparison to the CO2 CRDS measured spectrum at P = 6400 Torr.
Библиографическая ссылка
S. Kassi, A. Campargue, D. Mondelain, H. Tran, High pressure Cavity Ring Down Spectroscopy: Application to the absorption continuum of CO2 near 1.7 µm, Journal of Quantitative Spectroscopy and Radiative Transfer, 2015, Volume 167, Pages 97–104, DOI: 10.1016/j.jqsrt.2015.08.014.

Координатная система (Линейный, Линейный)
Ось абсцисс (X) (Размерность) Волновое число (см⁻¹) Ось ординат (Y) (Размерность) Коэффициент поглощения (см⁻¹)
Физические величины Комментарий к графику Дополнительное описание
Вещество CO2 Тип данных Экспериментальные
Температура 296 К Метод измерения (решения), Модель, Аппроксимация CRDS
Давление (полное) 8.42105 Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Первичный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)
