Просмотр примитивных и составных графиков

Примитивный график

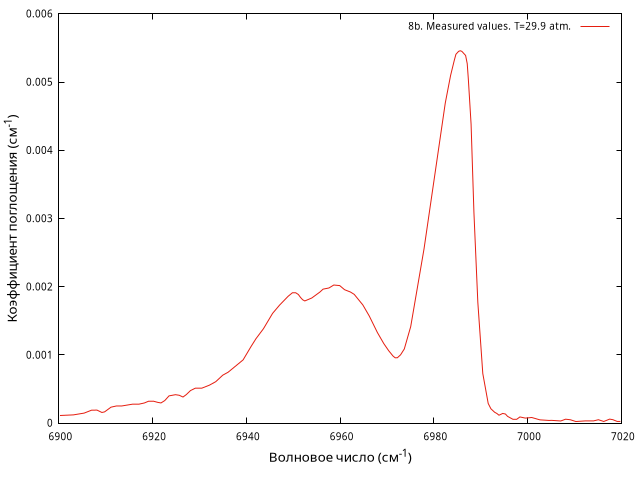

Рисунок 8b. Measured values. T=29.9 atm.
Absorption coefficients for 10% CO2 in 29.9 atm of N2 at 295.15K in the region of the 3v3 band. Measured values.
Библиографическая ссылка
J. Lamouroux, H. Tran, A.L. Laraia, R.R. Gamache, L.S. Rothman, I.E. Gordon, J.-M. Hartmann, Updated database plus software for line-mixing in CO2 infrared spectra and their test using laboratory spectra in the 1.5–2.3 μm region, Journal of Quantitative Spectroscopy and Radiative Transfer, 2010, Volume 111, Issue 15, Pages 2321-2331, DOI: 10.1016/j.jqsrt.2010.03.006.

Координатная система (Линейный, Линейный)
Ось абсцисс (X) (Размерность) Волновое число (см⁻¹) Ось ординат (Y) (Размерность) Коэффициент поглощения (см⁻¹)
Физическая величина (X) sigma (cm-1) Физическая величина (Y) Abs. Ceff. (10^-2 cm-1)
Физические величины Комментарий к графику Дополнительное описание
Вещество CO2 + N2 Тип данных Экспериментальные
Температура 295.15 К Метод измерения (решения), Модель, Аппроксимация
Давление (полное) 29.9 Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Первичный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)
