Просмотр примитивных и составных графиков

Примитивный график

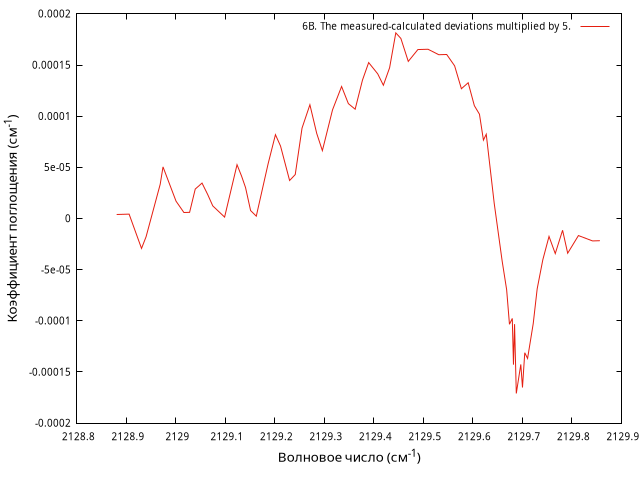

Рисунок 6B. The measured–calculated deviations multiplied by 5.
Comparisons between ECS-EP predictions (continuous line) and measured values (black dots). B) Absorption in the 20 00<-01 10 Q branch for 400 torr (the lower curve gives the measured–calculated deviations multiplied by 5).
Библиографическая ссылка
A. Predoi-Cross, A. D. May, A. Vitcu, J. R. Drummond, J.-M. Hartmann and C. Boulet, Broadening and line mixing in the 2000 <-- 0110, 1110 <-- 00 00 and 12 20<--0110 Q branches of carbon dioxide: Experimental results and energy-corrected sudden modeling, Journal of Chemical Physics, 2004, Volume 120, Pages 10520, DOI: 10.1063/1.1738101.

Координатная система (Линейный, Линейный)
Ось абсцисс (X) (Размерность) Волновое число (см⁻¹) Ось ординат (Y) (Размерность) Коэффициент поглощения (см⁻¹)
Физические величины Комментарий к графику Дополнительное описание
Вещество CO2 Тип данных Эмпирические
Температура 300 К Метод измерения (решения), Модель, Аппроксимация ECS-EP model
Давление (полное) 0.526316 Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Первичный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)

Поиск примитивного или составного графика в списке статей
Выбор примитивного графика Выбор составного графика
Просмотр составных рисунков
