Просмотр примитивных и составных графиков

Примитивный график

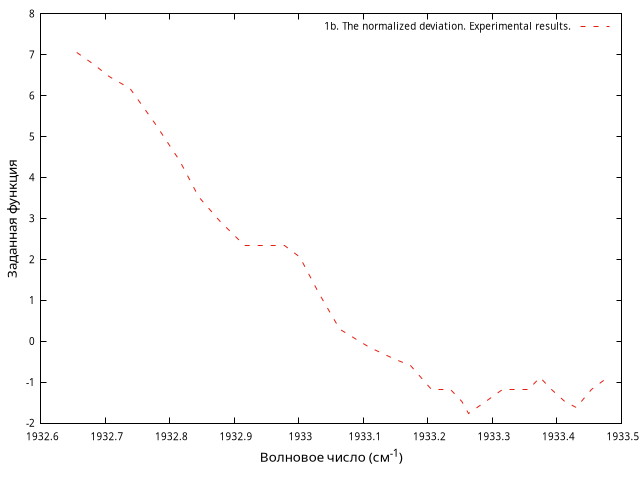

Рисунок 1b. The normalized deviation. Experimental results.
The normalized deviation of the measured absorption coefficient from the calculation of the absorption coefficient according to the Lorentz model. P=0.7092 atm. Defined function =1-(κ(Lor)/κ(ω)). κ(ω) - absorption coefficient. Experimental results [2].
[2] L.L.Strow and B.M.Gentry, J.Chem.Phys. 84, No.3, pp.1149-1156, 1986
Библиографическая ссылка
L.I.Nesmelova, O.B.Rodimova, and S. D. Tvorogov, Absorption coefficient in the infrared CO2 Q-branch, SPIE . V.1811, SPIE - The international society for optical engineering, 1992, Pages 295-297.

Координатная система (Линейный, Линейный)
Ось абсцисс (X) (Размерность) Волновое число (см⁻¹) Ось ординат (Y) (Размерность) Заданная функция
Физическая величина (X) Физическая величина (Y) 1-(kappa(Lor)/kappa(omega))
Физические величины Комментарий к графику Дополнительное описание
Вещество CO2 Тип данных Теоретические
Температура Метод измерения (решения), Модель, Аппроксимация
Давление (полное) 0.7092 Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Первичный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)
