Просмотр примитивных и составных графиков

Примитивный график

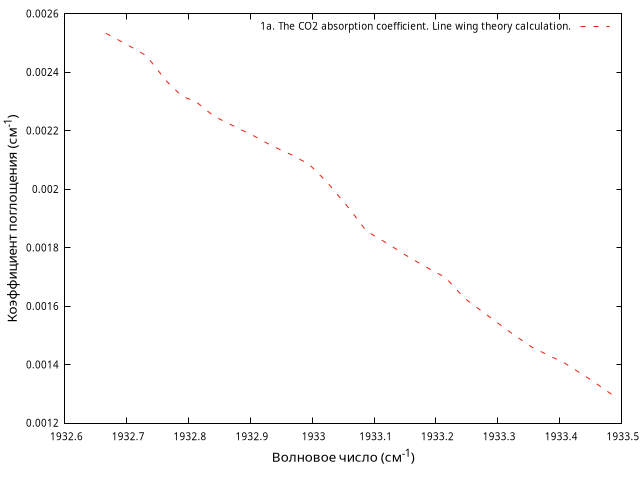

Рисунок 1a. The CO2 absorption coefficient. Line wing theory calculation.
The CO2 absorption coefficient. P=0.70992 atm. Line wing theory [1] calculation.
[1]
Библиографическая ссылка
L.I.Nesmelova, O.B.Rodimova, and S. D. Tvorogov, Absorption coefficient in the infrared CO2 Q-branch, SPIE . V.1811, SPIE - The international society for optical engineering, 1992, Pages 295-297.

Координатная система (Линейный, Линейный)
Ось абсцисс (X) (Размерность) Волновое число (см⁻¹) Ось ординат (Y) (Размерность) Коэффициент поглощения (см⁻¹)
Физические величины Комментарий к графику Дополнительное описание
Вещество CO2 Тип данных Теоретические
Температура Метод измерения (решения), Модель, Аппроксимация Line wing theory
Давление (полное) 0.7092 Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Первичный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)
