Просмотр примитивных и составных графиков

Примитивный график

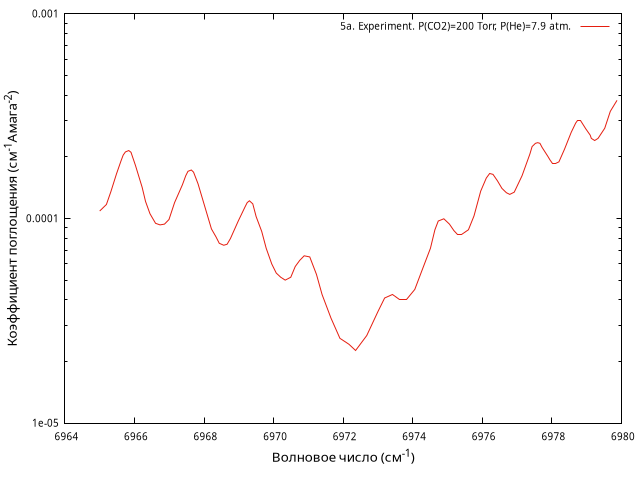

Рисунок 5a. Experiment. P(CO2)=200 Torr, P(He)=7.9 atm.
Absorption in the central gap between P and R branches. P(CO2)=200 Torr, P(He)=7.9 atm.
Observed absorption coefficient (a) in the region just before the bandhead for various experimental conditions.
Библиографическая ссылка
F. Thibault, J. Boissoles, R. Le Doucen, and V. Menoux, C. Boulet, Line mixing effects in the 00°3–00°0 band of CO2 in helium. I. Experiment, Journal of Chemical Physics, 1994, Volume 100, Issue 1, Pages 210, DOI: 10.1063/1.466981.

Координатная система (Линейный, Логарифмический)
Ось абсцисс (X) (Размерность) Волновое число (см⁻¹) Ось ординат (Y) (Размерность) Коэффициент поглощения (см⁻¹Амага⁻²)
Физические величины Комментарий к графику Дополнительное описание
Вещество CO2 + He Тип данных Экспериментальные
Температура Метод измерения (решения), Модель, Аппроксимация
Давление (полное) 8.16 Происхождение данных Оцифрованные
Давление (парциальное) 0.263158 Тип источника Первичный
Длина пути (L) 120 м
Плотность (d)
Волновое число (T зависимость)
