Просмотр примитивных и составных графиков

Примитивный график

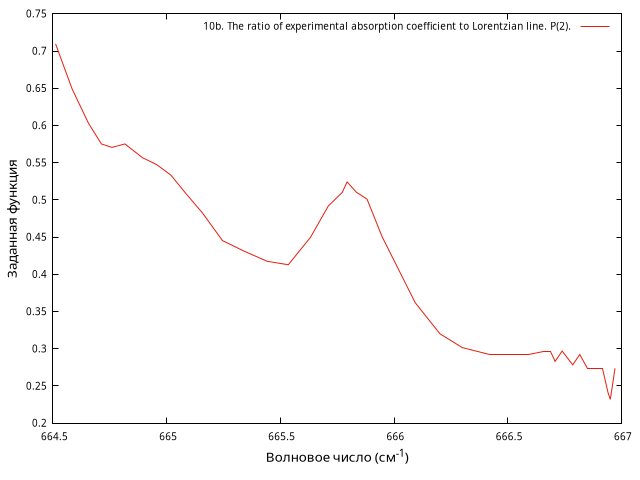

Рисунок 10b. The ratio of experimental absorption coefficient to Lorentzian line. P(2).
The ratio of experimental absorption coefficient to that expected from a sum of Lorentzian lines. The ratio is only given in the region where the experimental profile is not saturated.
Библиографическая ссылка
M. V. Tonkov, J. Boissoles, R. Le Doucen, B. Khalil and F. Thibault, Q-branch shapes of CO2 spectrum in 15 μm, Journal of Quantitative Spectroscopy and Radiation Transfer, 1996, Volume 55, Issue 3, Pages 321-334, DOI: 10.1016/0022-4073(95)00165-4.

Координатная система (Линейный, Линейный)
Ось абсцисс (X) (Размерность) Волновое число (см⁻¹) Ось ординат (Y) (Размерность) Заданная функция
Физическая величина (X) Физическая величина (Y) alphaExp/alphaLor
Физические величины Комментарий к графику Дополнительное описание
Вещество CO2 + He Тип данных Экспериментальные
Температура Метод измерения (решения), Модель, Аппроксимация
Давление (полное) 2.00526 Происхождение данных Оцифрованные
Давление (парциальное) 1.9 Тип источника Первичный
Длина пути (L) 0.26 м
Плотность (d)
Волновое число (T зависимость)
