Просмотр примитивных и составных графиков

Примитивный график

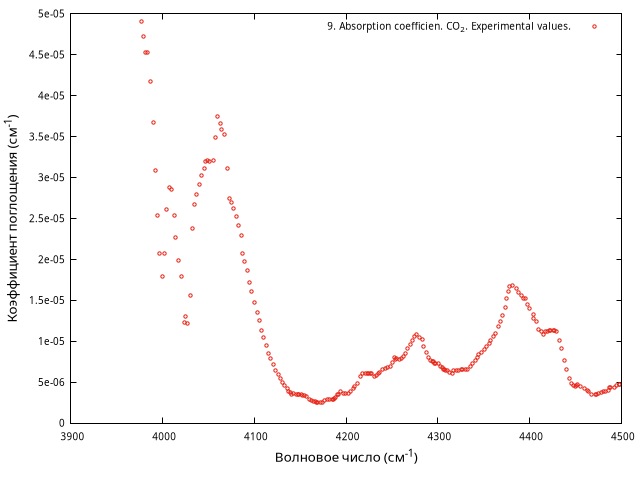

Рисунок 9. Absorption coefficien. CO₂. Experimental values.
Room temperature pure CO2 absorption coefficients for a density of 20 amagats:
Experimental values corrected for local allowed transitions with the HITRAN-92 database; dashed curve,
Computed contribution of local collision-induced transitions; solid curve,
Experimental absorption corrected for local allowed and collision-induced transitions (difference between the previous two).
Библиографическая ссылка
M. V. Tonkov, N. N. Filippov, V. V. Bertsev, J. P. Bouanich, Nguyen Van-Thanh, C. Brodbeck, J. M. Hartmann, C. Boulet, F. Thibault, and R. Le Doucen, Measurements and empirical modeling of pure CO2 absorption in the 2.3-νm region at room temperature: far wings, allowed and collision-induced bands, Applied Optics, 1996, Volume 35, Pages 4863-4870, DOI: 10.1364/AO.35.004863, https://doi.org/10.1364/AO.35.004863.

Координатная система (Линейный, Линейный)
Ось абсцисс (X) (Размерность) Волновое число (см⁻¹) Ось ординат (Y) (Размерность) Коэффициент поглощения (см⁻¹)
Физическая величина (X) Физическая величина (Y) α^Cor(10^-5 cm-1)
Физические величины Комментарий к графику Дополнительное описание
Вещество CO2 Тип данных Эмпирические
Температура 296 К Метод измерения (решения), Модель, Аппроксимация
Давление (полное) Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Первичный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)
Fig.9-1
Fig.9-2 Contribution of local collision-induced transitions
Fig.9-3 Experimental values corrected for local allowed and collision-induced transitions
