Молекулярная спектроскопия (W@DIS)
»
Графические ресурсы
»
Атрибутивный поиск примитивных и составных графиков
» Поиск графиков в публикациях
Примитивный график

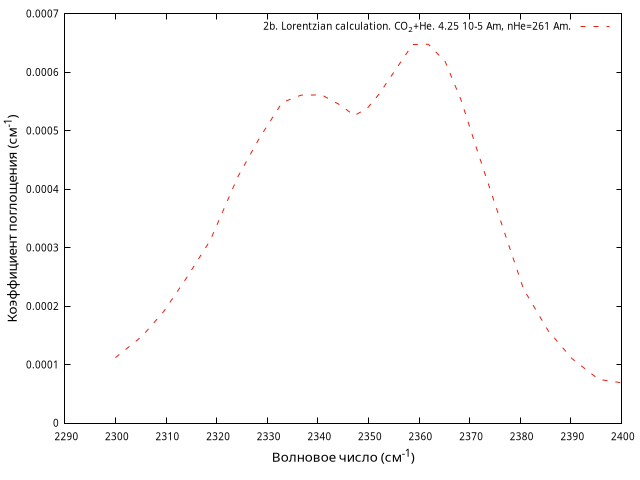

Рисунок 2b. Lorentzian calculation. CO₂+He. 4.25 10-5 Am, nHe=261 Am.
Absorption spectra in the ν
3
CO
2
band perturbed by He at room temperature 297°K. 4.25 10
-5
Am, n
He
=261 Am. calculated values (Eqs. (22), (24), and (25) and fitted parameters of Table II);
Библиографическая ссылка
J. M. Hartmann and F. L’Haridon,
Simple modeling of line‐mixing effects in IR bands. I. Linear molecules: Application to CO
2
, Journal of Geophysical Research: Planets,
1995
,
Volume 103
, Pages 6467, DOI:
10.1063/1.470424
,
https://doi.org/10.1063/1.470424
.
Annotation
A simple approach is developed in order to model the influence of collisions on the shape of infrared absorption by linear molecules. It accounts for line‐mixing effects within, as well as between, the different branches (P, Q, R) of the band. It is based on use of the strong collision model, of a classical representation of rotational levels, and of the rigid rotor approximation. The absorption coefficient then has a very simple analytical expression; its wave number and pressure dependencies are computed by using eight parameters which depend on the considered vibrational transition, the temperature, and the nature of the perturber only. These quantities are band‐averaged values of the detailed spectroscopic and collisional parameters of the molecular system. Tests of the model are presented in the ν
3
and 3ν
3
bands of CO
2
perturbed by He and Ar at elevated pressures. They demonstrate the accuracy of our approach in accounting for the effects of collisions on the spectral shape in a wide density range; indeed, the superposition of Lorentzian individual lines at low pressure, as well as the collapse (narrowing) of the band at very high pressure are satisfactory predicted.
Journal
Journal of Geophysical Research: Planets [J. Geophys. Res.: Planets],American Geophysical Union.
Publishing house
American Geophysical Union,
http://www.agu.org/
.
AGU is a worldwide scientific community that advances, through unselfish cooperation in research, the understanding of Earth and space for the benefit of humanity.
Координатная система (Линейный, Линейный)
Ось абсцисс (X) (Размерность)
Волновое число (см⁻¹)
Ось ординат (Y) (Размерность)
Коэффициент поглощения (см⁻¹)
Физические величины
Комментарий к графику
Дополнительное описание
Вещество
CO
2
+ He
Тип данных
Теоретические
Температура
297 К
Метод измерения (решения), Модель, Аппроксимация
Давление (полное)
∅
Происхождение данных
Оцифрованные
Давление (парциальное)
∅
Тип источника
Первичный
Длина пути (L)
∅
Плотность (d)
∅
Волновое число (T зависимость)
∅
