Просмотр примитивных и составных графиков

Примитивный график

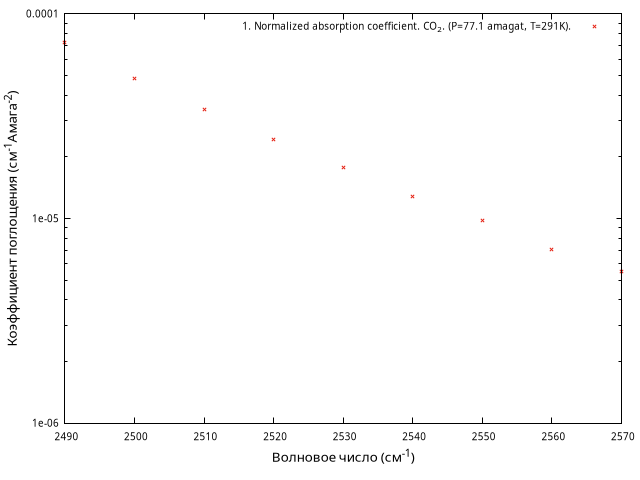

Таблица 1. Normalized absorption coefficient. CO₂. (P=77.1 amagat, T=291K).
Normalized absorption coefficient (in cm-1 amagat-2) beyond the bandhead.
Библиографическая ссылка
J.-.M. Hartmann, Measurements and calculations of CO2 room-temperature high-pressure spectra in the 4.3 μm region, Journal of Chemical Physics, 1989, Volume 90, Issue 6, Pages 2944–2950, DOI: 10.1063/1.455894.

Координатная система (Линейный, Логарифмический)
Ось абсцисс (X) (Размерность) Волновое число (см⁻¹) Ось ординат (Y) (Размерность) Коэффициент поглощения (см⁻¹Амага⁻²)
Физическая величина (X) Физическая величина (Y) Normalized absorption coefficient
Физические величины Комментарий к графику Дополнительное описание
Вещество CO2 Тип данных Экспериментальные
Температура 291 К Метод измерения (решения), Модель, Аппроксимация
Давление (полное) 1 Происхождение данных Оригинальные
Давление (парциальное) Тип источника Первичный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)
Fig.1001-1 (P=1.62 amagat, T=291K)
Fig.1001-2 P=7.27 amagat, T= 291K
Fig.1001-3 P=17.0 amagat, T=291K
Fig.1001-4 P=29.3 amagat, T=291K
Fig.1001-5 P=51.5 amagat, T=291K
Fig.1001-6 P=77.1 amagat, T=291K
Fig.1001-7 [34]   , T=296K
34. R. Le Doucen, C. Cousin, C. Boulet, and A. Henry, Appl. Opt. 24, 897 (1985)
