Просмотр примитивных и составных графиков

Примитивный график

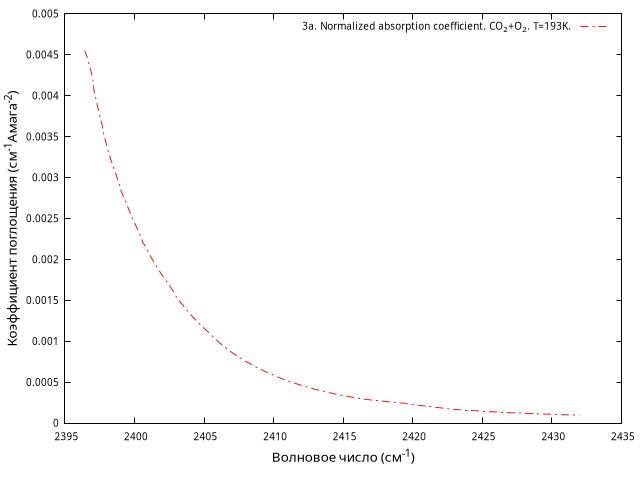

Рисунок 3a. Normalized absorption coefficient. CO₂+O₂. T=193K.
Normalized absorption coefficient B0(σ,T) in cm-1amagat-2 for CO2 broadened by O2: wave number dependence of B0(σ,T) for temperature 193°K.
Библиографическая ссылка
C. Cousin, R. Le Doucen, C. Boulet, and A. Henry, Temperature dependence of the absorption in the region beyond the 4.3-µm band head of CO2 . 2: N2 and O2 broadening, Applied Optics, 1985, Volume 24, Pages 3899-3907, DOI: 10.1364/AO.24.003899, http://www.opticsinfobase.org/ao/abstract.cfm?URI=ao-24-22-3899.

Координатная система (Линейный, Линейный)
Ось абсцисс (X) (Размерность) Волновое число (см⁻¹) Ось ординат (Y) (Размерность) Коэффициент поглощения (см⁻¹Амага⁻²)
Физическая величина (X) Физическая величина (Y) Normalized absorption coefficient
Физические величины Комментарий к графику Дополнительное описание
Вещество CO2 + O2 Тип данных Экспериментальные
Температура 193 К Метод измерения (решения), Модель, Аппроксимация grating spectrometer
Давление (полное) Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Первичный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)
