Просмотр примитивных и составных графиков

Примитивный график

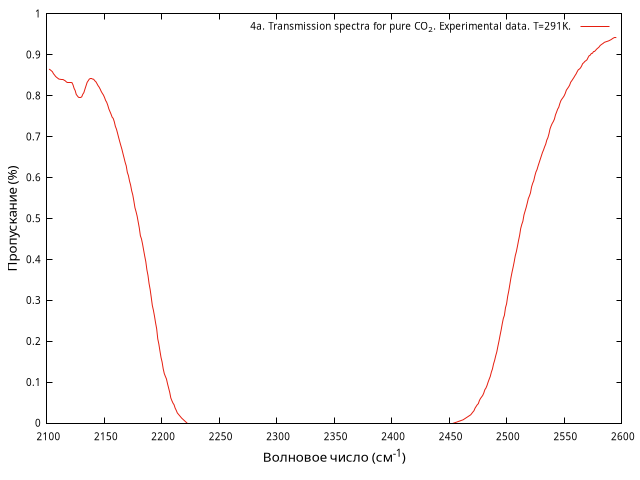

Рисунок 4a. Transmission spectra for pure CO₂. Experimental data. T=291K.
Transmission spectra for pure CO2 (in a 4.4 cm long cell) for 291°K and 50 bar. Experimental data.
Библиографическая ссылка
M.Y. Perrin and J.M. Hartmann, Temperature-dependent measurements and modeling of absorption by CO2–N2 mixtures in the far line-wings of the 4.3 μ m CO2 band, Journal of Quantitative Spectroscopy and Radiation Transfer, 1989, Volume 42, Issue 4, Pages 311-317, DOI: 10.1016/0022-4073(89)90077-0.

Координатная система (Линейный, Линейный)
Ось абсцисс (X) (Размерность) Волновое число (см⁻¹) Ось ординат (Y) (Размерность) Пропускание (%)
Физические величины Комментарий к графику Дополнительное описание
Вещество CO2 + N2 Тип данных Экспериментальные
Температура 291 К Метод измерения (решения), Модель, Аппроксимация
Давление (полное) 49.3462 Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Первичный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)
