Молекулярная спектроскопия (W@DIS)
»
Графические ресурсы
»
Атрибутивный поиск примитивных и составных графиков
» Поиск графиков в публикациях
Примитивный график

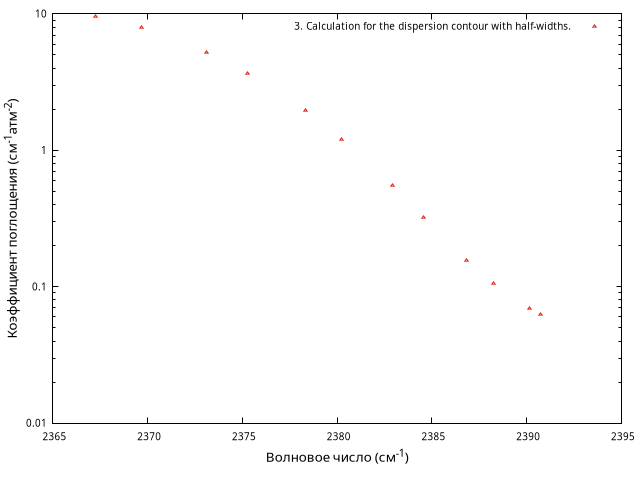

Таблица 3. Calculation for the dispersion contour with half-widths.
Сравнение экспериментального и расчетных коэффициентов поглощения в микроокнах прозрачности полосы ν
3
СО
2
для смеси СО
2
-Не (К(ν) в ед. см
-1
атм
-2
).
Comparison of the experimental and calculated absorption coefficients in the transparency microwindows of the ν
3
СО
2
band for the СО
2
– He mixture (K (ν) in units cm
–1
atm
–2
).
Библиографическая ссылка
Телегин Г.В., Фомин В.В.,
Расчет коэффициента поглощения в спектре СО
2
. Микроокна прозрачности и периферия полосы 4.3 мкм, уширение аргоном и гелием, Оптика и спектроскопия,
1982
,
Т. 52
, Выпуск 2, Страницы 247-252.
Аннотация
Telegin G.V., Fomin V.V., Calculation of the absorption coefficient in the CO
2
spectrum. Transparency micro-windows and band periphery 4.3 μm, broadening by argon and helium, Optics and Spectroscopy, 1982, Vol. 52, Issue 2, Pages. 247-252.
Journal
Оптика и спектроскопия [Опт. Спектр.],Маик "Наука", ISSN: 0030-4034,
http://www.maik.ru/cgi-bin/list.pl?page=optrus&name=main
.
Журнал Оптика и Спектроскопия, основанный в 1956 г., публикует оригинальные и обзорные статьи из различных областей современной оптики и спектроскопии в диапазоне от радиоволн до рентгеновских лучей. Тематика журнала охватывает проблемы теоретической и экспериментальной спектроскопии атомов, молекул и конденсированного состояния, лазеров и взаимодействия лазерного излучения с веществом, физической и геометрической оптики, голографии и физических принципов построения оптических приборов.
Publishing house
Маик "Наука".
English (МАIК Nauka/Interperiodica)
Координатная система (Линейный, Логарифмический)
Ось абсцисс (X) (Размерность)
Волновое число (см⁻¹)
Ось ординат (Y) (Размерность)
Коэффициент поглощения (см⁻¹атм⁻²)
Физические величины
Комментарий к графику
Дополнительное описание
Вещество
CO
2
+ He
Тип данных
Теоретические
Температура
∅
Метод измерения (решения), Модель, Аппроксимация
Давление (полное)
∅
Происхождение данных
Оцифрованные
Давление (парциальное)
∅
Тип источника
Первичный
Длина пути (L)
∅
Плотность (d)
∅
Волновое число (T зависимость)
∅
T3-1 - experiment [4]
T3-2 - calculation along the dispersion contour with half-widths equal to 0.6 [4]
T3-3 - calculation along the generalized contour
T3-4 - calculation for the dispersion contour with half-widths according to the approximation formula
[4]
Т3-5 - calculation along the dispersion contour with half-widths according to the approximation formula [4] with other parameters
Поиск примитивного или составного графика в списке статей
