Молекулярная спектроскопия (W@DIS)
»
Графические ресурсы
»
Атрибутивный поиск примитивных и составных графиков
» Поиск графиков в публикациях
Примитивный график

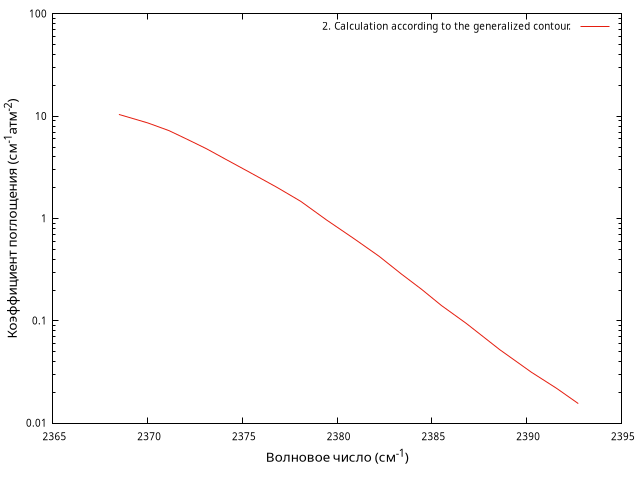

Рисунок 2. Calculation according to the generalized contour.
Бинарный коэффициент поглощения в случае СО
2
+N
2
. Расчет по обобщенному контуру.
Binary absorption coefficient in the case of CO
2
+ N
2
.
Calculation according to the generalized contour.
Библиографическая ссылка
Телегин Г.В., Фирсов К.М., Фомин В.В.,
Расчет коэффициента поглощения в спектре СО
2
. Микроокна полосы 4.3 мкм СО
2
, Оптика и спектроскопия,
1980
,
Volume 49
, Issue 6, Pages 1159-1163.
Annotation
Telegin G.V., Firsov K.M., Fomin V.V., Calculation of the absorption coefficient in the CO
2
spectrum. Micro window strips 4.3 μm CO
2
, Optics and Spectroscopy, 1980, Volume 49, Issue 6, Pages 1159-1163. (in Russian)
Journal
Оптика и спектроскопия [Опт. Спектр.],Маик "Наука", ISSN: 0030-4034,
http://www.maik.ru/cgi-bin/list.pl?page=optrus&name=main
.
Журнал Оптика и Спектроскопия, основанный в 1956 г., публикует оригинальные и обзорные статьи из различных областей современной оптики и спектроскопии в диапазоне от радиоволн до рентгеновских лучей. Тематика журнала охватывает проблемы теоретической и экспериментальной спектроскопии атомов, молекул и конденсированного состояния, лазеров и взаимодействия лазерного излучения с веществом, физической и геометрической оптики, голографии и физических принципов построения оптических приборов.
Publishing house
Маик "Наука".
English (МАIК Nauka/Interperiodica)
Координатная система (Линейный, Логарифмический)
Ось абсцисс (X) (Размерность)
Волновое число (см⁻¹)
Ось ординат (Y) (Размерность)
Коэффициент поглощения (см⁻¹атм⁻²)
Физические величины
Комментарий к графику
Дополнительное описание
Вещество
CO
2
+ N
2
Тип данных
Теоретические
Температура
∅
Метод измерения (решения), Модель, Аппроксимация
Давление (полное)
∅
Происхождение данных
Оцифрованные
Давление (парциальное)
∅
Тип источника
Первичный
Длина пути (L)
∅
Плотность (d)
∅
Волновое число (T зависимость)
∅
