Просмотр примитивных и составных графиков

Примитивный график

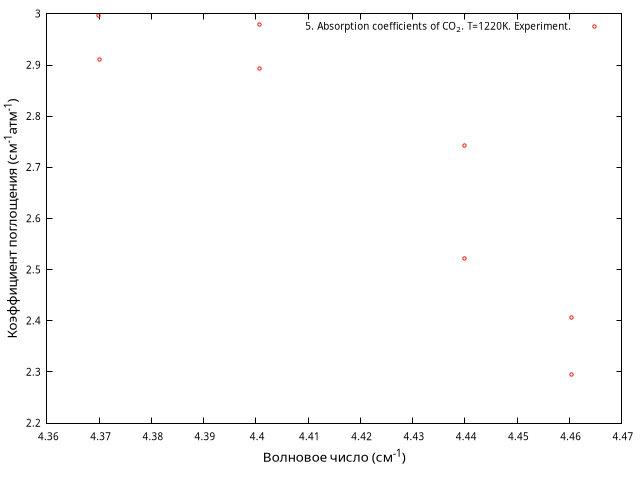

Рисунок 5. Absorption coefficients of CO₂. T=1220K. Experiment.
Absorption coefficients of CO2 at 1220°K.
Библиографическая ссылка
Martin Steinberg and William O. Davies, High-Temperature Absorption of Carbon Dioxide at 4.40 µ, Journal of Chemical Physics, 1961, Volume 34, Issue 4, Pages 1373, DOI: 10.1063/1.1731746, http://link.aip.org/link/?JCPSA6/34/1373/1.

Координатная система (Линейный, Линейный)
Ось абсцисс (X) (Размерность) Волновое число (см⁻¹) Ось ординат (Y) (Размерность) Коэффициент поглощения (см⁻¹атм⁻¹)
Физические величины Комментарий к графику Дополнительное описание
Вещество CO2 Тип данных Экспериментальные
Температура 1220 К Метод измерения (решения), Модель, Аппроксимация
Давление (полное) Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Первичный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)
