Просмотр примитивных и составных графиков

Примитивный график

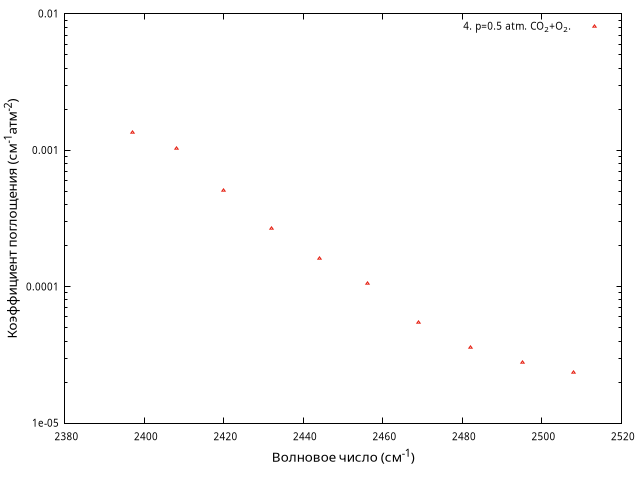

Таблица 4. p=0.5 atm. CO₂+O₂.
Absorption coefficients a=ln(I0/I) L p2 for oxygen broadening at different partial pressures of CO2.

Библиографическая ссылка
B.H. Winters, S. Silverman, W.S. Benedict, Line shape in the wing beyond the band head of the 4·3 μ band of CO2, Journal of Quantitative Spectroscopy and Radiation Transfer, 1964, Volume 4, Issue 4, Pages 527-537, DOI: 10.1016/0022-4073(64)90014-7.

Координатная система (Линейный, Логарифмический)
Ось абсцисс (X) (Размерность) Волновое число (см⁻¹) Ось ординат (Y) (Размерность) Коэффициент поглощения (см⁻¹атм⁻²)
Физические величины Комментарий к графику Дополнительное описание
Вещество CO2 + O2 Тип данных Экспериментальные
Температура Метод измерения (решения), Модель, Аппроксимация
Давление (полное) Происхождение данных Оригинальные
Давление (парциальное) 0.5 Тип источника Первичный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)
T41 -  0.25 atm CO2+O2 original
T42 -  0.5 atm CO2+O2 original
T43 -  1.25 atm CO2+O2 original
