Молекулярная спектроскопия (W@DIS)
»
Графические ресурсы
»
Атрибутивный поиск примитивных и составных графиков
» Поиск графиков в публикациях
Примитивный график

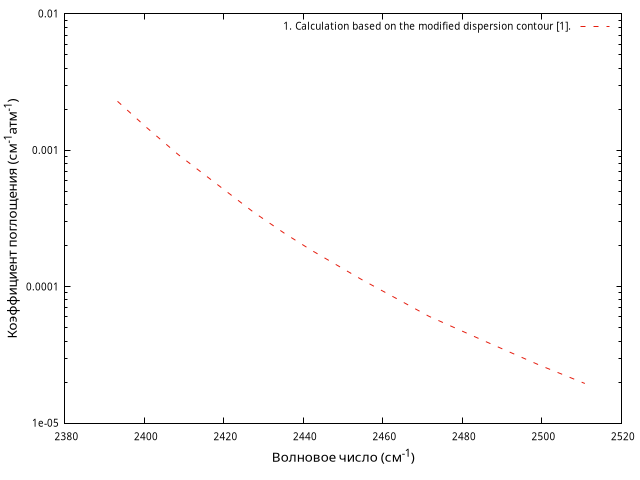

Рисунок 1. Calculation based on the modified dispersion contour [1].
Зависимость коэффициента поглощения k от частоты ν. Расчет на основе «модифицированного» дисперсионного контура [1].
Dependence of the absorption coefficient k on the frequency ν.
C
alculation based on the "modified" dispersion contour [1].
[1] Winters B.H., Silverman S., Benedict W.S. Line shape in the wing beyond the band head of the 4.3 μ band of CO
2
JQSRT 1964, V.4, Iss.4, P.527-537
Библиографическая ссылка
Фомин В.В.,
Интерпретация экспоненциального спада коэффициента поглощения за кантом полосы 4.3 мкм углекислого газа, Оптика и спектроскопия,
1973
,
Volume 34
, no. 2, Pages 243.
Journal
Оптика и спектроскопия [Опт. Спектр.],Маик "Наука", ISSN: 0030-4034,
http://www.maik.ru/cgi-bin/list.pl?page=optrus&name=main
.
Журнал Оптика и Спектроскопия, основанный в 1956 г., публикует оригинальные и обзорные статьи из различных областей современной оптики и спектроскопии в диапазоне от радиоволн до рентгеновских лучей. Тематика журнала охватывает проблемы теоретической и экспериментальной спектроскопии атомов, молекул и конденсированного состояния, лазеров и взаимодействия лазерного излучения с веществом, физической и геометрической оптики, голографии и физических принципов построения оптических приборов.
Publishing house
Маик "Наука".
English (МАIК Nauka/Interperiodica)
Координатная система (Линейный, Логарифмический)
Ось абсцисс (X) (Размерность)
Волновое число (см⁻¹)
Ось ординат (Y) (Размерность)
Коэффициент поглощения (см⁻¹атм⁻¹)
Физические величины
Комментарий к графику
Дополнительное описание
Вещество
CO
2
+ N
2
Тип данных
Теоретические
Температура
296 К
Метод измерения (решения), Модель, Аппроксимация
Давление (полное)
1
атм
Па
Бар
Торр
мм рт.ст.
Происхождение данных
Оцифрованные
Давление (парциальное)
∅
Тип источника
Первичный
Длина пути (L)
∅
Плотность (d)
∅
Волновое число (T зависимость)
∅
