Просмотр примитивных и составных графиков

Примитивный график

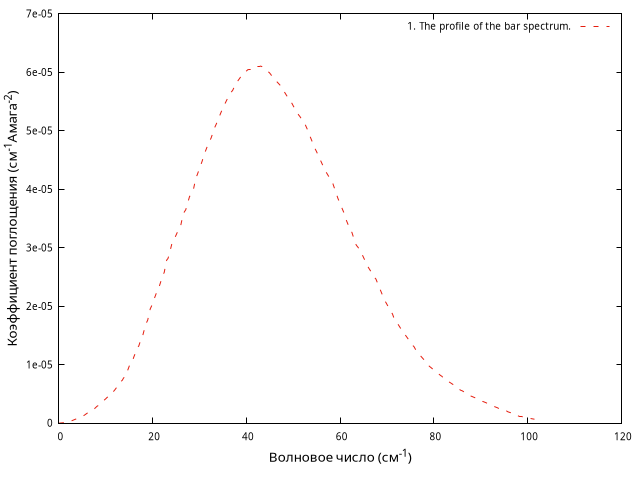

Рисунок 1. The profile of the bar spectrum.
Far-infrared spectrum of gaseous CO2 at 296°K. The dashed curve is the profile of the bar spectrum in which the length of each bar is proportional to the integrated intensity of the rotational absorption lines resulting from the transitions ΔJ1 = +2, ΔJ2=0.
Библиографическая ссылка
Ho, W., Birnbaum, G., Rosenberg, A., Far-infrared collision-induced absorption in CO2. I. Temperature dependence, Journal of Chemical Physics, 1971, Volume 55, Issue 3, Pages 1028, DOI: 10.1063/1.1676181.

Координатная система (Линейный, Линейный)
Ось абсцисс (X) (Размерность) Волновое число (см⁻¹) Ось ординат (Y) (Размерность) Коэффициент поглощения (см⁻¹Амага⁻²)
Физическая величина (X) Frequency (cm-1) Физическая величина (Y) α2(ν)*10^5 (cm-1 Amagat-2)
Физические величины Комментарий к графику Дополнительное описание
Вещество CO2 Тип данных Теоретические
Температура 296 К Метод измерения (решения), Модель, Аппроксимация
Давление (полное) Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Первичный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)
