Просмотр примитивных и составных графиков

Составной график

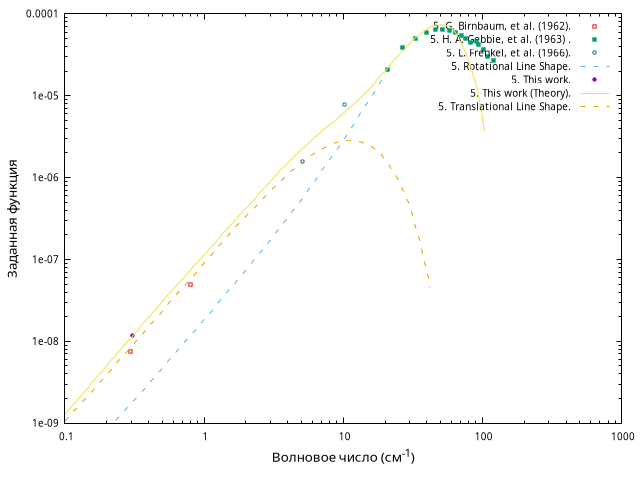

Рисунок 5. Observations of induced absorption in carbon dioxide. The absorption coefficient/density [2], which at low densities is  given by α/ρ2=2πνA in the notation of Eq. (3), is plotted instead of the dielectric loss to allow better comparison with the infrared observations. GS, Gebbie and Stone [7]; FW, Frenkel and Woods [8];  MB, Maryott and Birnbaum [9]; HKT, this work.
7. H. A. Gebbie and N. W. B. Stone, Proc. Phys. Soc. (London) 82,543 (1963)
8. L. Frenkel and D. Woods, J. Chern. Phys. 44, 2219 (1966).
9. G. Birnbaum and A.  A. Maryott, J. Chern. Iihys. 36, 2032 (1962)
Defined Function =  absorption coefficient / density2
Библиографическая ссылка Составной график
W. Ho, I. A. Kaufman, and P. Thaddeus, Microwave Absorption in Compressed CO2, Journal of Chemical Physics, 1966, Volume 45, Issue 3, Pages 877, DOI: 10.1063/1.1727698, http://link.aip.org/link/doi/10.1063/1.1727698.
Координатная система (Логарифмический, Логарифмический)
Ось абсцисс (X) (Размерность) Волновое число (см⁻¹) Ось ординат (Y) (Размерность) Заданная функция
Физическая величина (X) Физическая величина (Y)
Рисунок 5. G. Birnbaum, et al. (1962). Observations of induced absorption in carbon dioxide. The absorption coefficient/density [2], which at low densities is  given by α/ρ2=2πνA in the notation of Eq. (3), is plotted instead of the dielectric loss to allow better comparison with the infrared observations. MB, Maryott and Birnbaum [9].
Defined function = α/ρ2
9. G. Birnbaum and A.  A. Maryott, J. Chem. Phys. 36, 2032 (1962)
Комментарий к графику Дополнительное описание
Вещество CO2 Тип данных Экспериментальные
Температура Метод измерения (решения), Модель, Аппроксимация
Давление (полное) Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Цитирующий
Длина пути (L)
G. Birnbaum, A. A. Maryott, Collision‐Induced Microwave Absorption in Compressed Gases. II. Molecular Electric Quadrupole Moments, The Journal of Chemical Physics, 1962, Volume 36, Pages 2032, DOI: 10.1063/1.1732823.
Плотность (d)
Волновое число (T зависимость)

Рисунок 5. H. A. Gebbie, et al. (1963) . Observations of induced absorption in carbon dioxide. The absorption coefficient/density [2], which at low densities is  given by α/ρ2=2πνA in the notation of Eq. (3), is plotted instead of the dielectric loss to allow better comparison with the infrared observations. GS, Gebbie and Stone [7].
Defined function = α/ρ2
7. H. A. Gebbie and N. W. B. Stone, Proc. Phys. Soc. (London) 82, 543 (1963)
Комментарий к графику Дополнительное описание
Вещество CO2 Тип данных Экспериментальные
Температура Метод измерения (решения), Модель, Аппроксимация
Давление (полное) Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Цитирующий
Длина пути (L)
Gebbie H.A. and Stone N.W.B., Collision Induced Absorption in Carbon Dioxide in the Far Infra-red, Proceedings of the Physical Society, 1963, Volume 82, Pages 543.
Плотность (d)
Волновое число (T зависимость)

Рисунок 5. L. Frenkel, et al. (1966). Observations of induced absorption in carbon dioxide. The absorption coefficient/density [2], which at low densities is  given by α/ρ2=2πνA in the notation of Eq. (3), is plotted instead of the dielectric loss to allow better comparison with the infrared observations. FW, Frenkel and Woods [8].
Defined function = α/ρ2
8. L. Frenkel and D. Woods, J. Chern. Phys. 44, 2219 (1966).
Комментарий к графику Дополнительное описание
Вещество CO2 Тип данных Экспериментальные
Температура Метод измерения (решения), Модель, Аппроксимация
Давление (полное) Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Цитирующий
Длина пути (L)
L. Frenkel and D. Woods, Microwave Absorption in Compressed CO2, Journal of Chemical Physics, 1966, Volume 44, Issue 5, Pages 2219, DOI: 10.1063/1.1727018, http://link.aip.org/link/doi/10.1063/1.1727018.
Плотность (d)
Волновое число (T зависимость)

Рисунок 5. Rotational Line Shape. Observations of induced absorption in carbon dioxide. The absorption coefficient/density [2], which at low densities is  given by α/ρ2=2πνA in the notation of Eq. (3), is plotted instead of the dielectric loss to allow better comparison with the infrared observations. This work. Комментарий к графику Дополнительное описание
Вещество CO2 Тип данных Теоретические
Температура Метод измерения (решения), Модель, Аппроксимация
Давление (полное) Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Первичный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)

Рисунок 5. This work. Observations of induced absorption in carbon dioxide. The absorption coefficient/density [2], which at low densities is  given by α/ρ2=2πνA in the notation of Eq. (3), is plotted instead of the dielectric loss to allow better comparison with the infrared observations.  This work. Комментарий к графику Дополнительное описание
Вещество CO2 Тип данных Теоретические
Температура Метод измерения (решения), Модель, Аппроксимация
Давление (полное) Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Первичный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)

Рисунок 5. This work (Theory). Observations of induced absorption in carbon dioxide. The absorption coefficient/density [2], which at low densities is  given by α/ρ2=2πνA in the notation of Eq. (3), is plotted instead of the dielectric loss to allow better comparison with the infrared observations.  this work. Комментарий к графику Дополнительное описание
Вещество CO2 Тип данных Теоретические
Температура Метод измерения (решения), Модель, Аппроксимация
Давление (полное) Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Первичный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)

Рисунок 5. Translational Line Shape. Observations of induced absorption in carbon dioxide. The absorption coefficient/density [2], which at low densities is  given by α/ρ2=2πνA in the notation of Eq. (3), is plotted instead of the dielectric loss to allow better comparison with the infrared observations. This work. Комментарий к графику Дополнительное описание
Вещество CO2 Тип данных Теоретические
Температура Метод измерения (решения), Модель, Аппроксимация
Давление (полное) Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Первичный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)
