Просмотр примитивных и составных графиков

Примитивный график

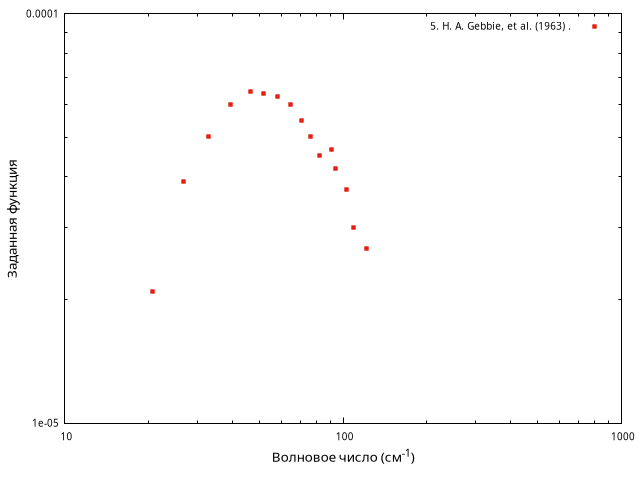

Рисунок 5. H. A. Gebbie, et al. (1963) .
Observations of induced absorption in carbon dioxide. The absorption coefficient/density [2], which at low densities is  given by α/ρ2=2πνA in the notation of Eq. (3), is plotted instead of the dielectric loss to allow better comparison with the infrared observations. GS, Gebbie and Stone [7].
Defined function = α/ρ2
7. H. A. Gebbie and N. W. B. Stone, Proc. Phys. Soc. (London) 82, 543 (1963)
Библиографическая ссылка
W. Ho, I. A. Kaufman, and P. Thaddeus, Microwave Absorption in Compressed CO2, Journal of Chemical Physics, 1966, Volume 45, Issue 3, Pages 877, DOI: 10.1063/1.1727698, http://link.aip.org/link/doi/10.1063/1.1727698.

Координатная система (Логарифмический, Логарифмический)
Ось абсцисс (X) (Размерность) Волновое число (см⁻¹) Ось ординат (Y) (Размерность) Заданная функция
Физическая величина (X) Физическая величина (Y) absorption coefficient/density2
Физические величины Комментарий к графику Дополнительное описание
Вещество CO2 Тип данных Экспериментальные
Температура Метод измерения (решения), Модель, Аппроксимация
Давление (полное) Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Цитирующий
Длина пути (L)
Gebbie H.A. and Stone N.W.B., Collision Induced Absorption in Carbon Dioxide in the Far Infra-red, Proceedings of the Physical Society, 1963, Volume 82, Pages 543.
Плотность (d)
Волновое число (T зависимость)
