Просмотр примитивных и составных графиков

Примитивный график

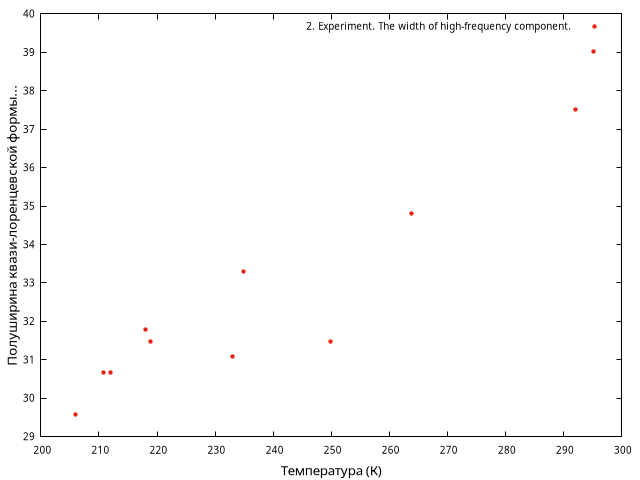

Рисунок 2. Experiment. The width of high-frequency component.
Temperature variations of the width (γ2) in the generalized Lorentz formula [1]. Filled circles are used for the high-frequency component.
Библиографическая ссылка
Vigasin A.A., Baranov Y.I., Chlenova G.V., Temperature Variations of the Interaction Induced Absorption of CO2 in the ν1, 2ν2 Region: FTIR Measurements and Dimer Contribution, Journal of Molecular Spectroscopy, 2002, Volume 213, no. 1, Pages 51-56, DOI: 10.1006/jmsp.2002.8529.

Координатная система (Линейный, Линейный)
Ось абсцисс (X) (Размерность) Температура (К) Ось ординат (Y) (Размерность) Полуширина квази-лоренцевской формы основной части индуцированных полос поглощения в области дублета Ферми (cм⁻¹)
Физические величины Комментарий к графику Дополнительное описание
Вещество CO2 Тип данных Экспериментальные
Температура ∅ Метод измерения (решения), Модель, Аппроксимация
Давление (полное) ∅ Происхождение данных Оцифрованные
Давление (парциальное) ∅ Тип источника Первичный
Длина пути (L) ∅
Плотность (d) ∅
Волновое число (T зависимость) ∅
