Просмотр примитивных и составных графиков

Примитивный график

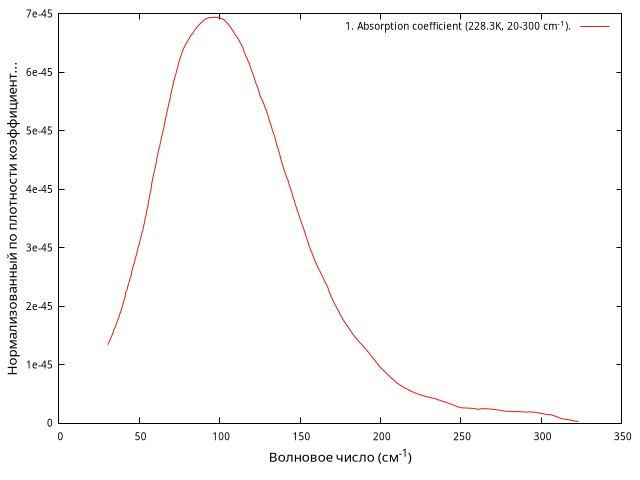

Рисунок 1. Absorption coefficient (228.3K, 20-300 cm⁻¹).
Plots of A (ω) /ρ2 vs frequency for nitrogen for 228.3°K.
Библиографическая ссылка
N. W. B. Stone, L. A. A. Read, A. Anderson, I. R. Dagg, W. Smith, Temperature dependent collision-induced absorption in nitrogen, Canadian Journal of Physics, 1984, Volume 62, Issue 4, Pages 338-347, DOI: 10.1139/p84-050.

Координатная система (Линейный, Линейный)
Ось абсцисс (X) (Размерность) Волновое число (см⁻¹) Ось ординат (Y) (Размерность) Нормализованный по плотности коэффициент поглощения (см⁵)
Физическая величина (X) Frequency (cm-1) Физическая величина (Y) A(ω)/ρ^2 (*10^45 cm^5)
Физические величины Комментарий к графику Дополнительное описание
Вещество N2 Тип данных Экспериментальные
Температура 228.3 К Метод измерения (решения), Модель, Аппроксимация
Давление (полное) Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Первичный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)
