Просмотр примитивных и составных графиков

Просмотр примитивных и составных графиков спектральных и иных функций (молекул и слабосвязанных молекулярных комплексов)

Цитируемый составной график

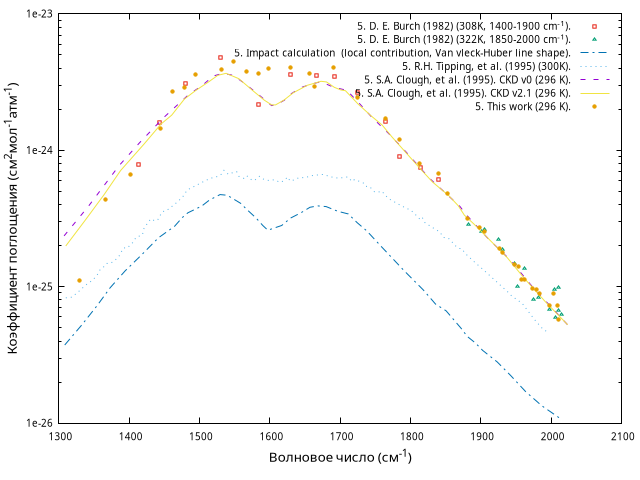

Рисунок 5. Self-broadened continuum coefficients from this research, Burch, CKD models, Ma and Tipping, and impact theory. (semilog format).
[5] R. H. Tipping and Q. Ma, “Theory of the water vapor continuum and validations,” Atmos. Res. 36, 69–94 (1995), and references therein.
[8] S. A. Clough, in “The water vapor continuum and its role in remote sensing,” in Optical Remote Sensing of the Atmosphere, Vol. 2 of 1995 OSA Technical Digest Series ~Optical Society of America, Washington, D.C., 1995!, pp. 76–78.
[14] D. E. Burch, “Continuum absorption by H2O,” Ford Aerontronic Rep. AFGL-TR-81-0300 (U.S. Air Force Geophysics Laboratory, Hanscom Air Force Base, Mass., 1981).
Библиографическая ссылка Цитируемый составной график
David C. Tobin, L. Larrabee Strow, Walter J. Lafferty, and W. Bruce Olson, Experimental investigation of the self- and N2-broadened continuum within the ν2 band of water vapor, Applied Optics, 1996, Т. 35, Выпуск 4, Страницы 4724-473, DOI: 10.1364/AO.35.004724, http://www.opticsinfobase.org/ao/abstract.cfm?URI=ao-35-24-4724.
Координатная система (Линейный, Логарифмический)
Ось абсцисс (X) (Размерность) Волновое число (см⁻¹) Ось ординат (Y) (Размерность) Коэффициент поглощения (см²мол⁻¹атм⁻¹)
Рисунок 5. D. E. Burch (1982) (308K, 1400-1900 cm^-^1). Self-broadened continuum coefficients from this research, Burch, CKD models, Ma and Tipping, and impact theory. (semilog format)
[14] D. E. Burch, “Continuum absorption by H2O,” Ford Aerontronic Rep. AFGL-TR-81-0300 (U.S. Air Force Geophysics Laboratory, Hanscom Air Force Base, Mass., 1982).
Вещество H2O Тип данных Экспериментальные
Температура 308 К Метод измерения (решения), Модель, Аппроксимация Grating Spectrometer
Давление (полное) Происхождение данных Оцифрованные
Burch D.E.,
Continuum absorption by atmospheric H2O,
SPIE Proc. Atmospheric Transmission, V.277, Editor(s) Robert W. Fan,
SPIE - The international society for optical engineering, 1981, Pages 28-39,
DOI: 10.1117/12.931899.
Вещество H2O Тип данных Экспериментальные
Температура 308 К Метод измерения (решения), Модель, Аппроксимация Grating Spectrometer
Давление (полное) Происхождение данных Оцифрованные
Рисунок 5. D. E. Burch (1982) (322K, 1850-2000 cm^-^1). Self-broadened continuum coefficients from Burch [14].
[14] D. E. Burch, Continuum absorption by H2O, Ford Aerontronic Rep. AFGL-TR-81-0300 (U.S. Air Force Geophysics Laboratory, Hanscom Air Force Base, Mass., 1982).
Вещество H2O Тип данных Экспериментальные
Температура 322 К Метод измерения (решения), Модель, Аппроксимация Grating Spectrometer
Давление (полное) Происхождение данных Оцифрованные
Burch D.E.,
Continuum absorption by atmospheric H2O,
SPIE Proc. Atmospheric Transmission, V.277, Editor(s) Robert W. Fan,
SPIE - The international society for optical engineering, 1981, Pages 28-39,
DOI: 10.1117/12.931899.
Вещество H2O Тип данных Экспериментальные
Температура 322 К Метод измерения (решения), Модель, Аппроксимация Grating Spectrometer
Давление (полное) Происхождение данных Оцифрованные
Рисунок 5. Impact calculation (local contribution, Van vleck-Huber line shape). Self-broadened continuum coefficients from impact theory. Комментарий к графику Дополнительное описание
Вещество H2O Тип данных Теоретические
Температура 300 К Метод измерения (решения), Модель, Аппроксимация Van Vleck-Huber line shape
Давление (полное) Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Экспертный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)

Рисунок 5. R.H. Tipping, et al. (1995) (300K). Self-broadened continuum coefficients from Ma and Tipping [5].
[5] R. H. Tipping and Q. Ma, “Theory of the water vapor continuum and validations,” Atmos. Res. 36, 69–94 (1995), and references therein.
Комментарий к графику Дополнительное описание
Вещество H2O Тип данных Экспериментальные
Температура 300 К Метод измерения (решения), Модель, Аппроксимация
Давление (полное) Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Цитируемый
Длина пути (L)
Tipping R.H., Ma Q., Theory of the water continuum and validations, Atmospheric Research, 1995, Volume 36, no. 1-2, Pages 69-94, DOI: 10.1016/0169-8095(94)00028-C.
Плотность (d)
Волновое число (T зависимость)

Рисунок 5. S.A. Clough, et al. (1995). CKD v0 (296 K). Self-broadened continuum coefficients from  CKD model v0.
[8] S. A. Clough, in “The water vapor continuum and its role in remote sensing, ” in Optical Remote Sensing of the Atmosphere, Vol. 2 of 1995 OSA Technical Digest Series Optical Society of America, Washington, D.C., 1995, pp. 76–78.
Комментарий к графику Дополнительное описание
Вещество H2O Тип данных Подгонка
Температура 296 К Метод измерения (решения), Модель, Аппроксимация CKD v0 model
Давление (полное) Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Экспертный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)

Рисунок 5. S.A. Clough, et al. (1995). CKD v2.1 (296 K). Self-broadened continuum coefficients from  CKD v2.1 model [8].
[8] S. A. Clough, in “The water vapor continuum and its role in remote sensing,” in Optical Remote Sensing of the Atmosphere, Vol. 2 of 1995 OSA Technical Digest Series ~Optical Society of America, Washington, D.C., 1995!, pp. 76–78.
Комментарий к графику Дополнительное описание
Вещество H2O Тип данных Подгонка
Температура 296 К Метод измерения (решения), Модель, Аппроксимация CKD 2.1 model
Давление (полное) Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Экспертный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)

Рисунок 5. This work (296 K). Self-broadened continuum coefficients from this research. Комментарий к графику Дополнительное описание
Вещество H2O Тип данных Экспериментальные
Температура 296 К Метод измерения (решения), Модель, Аппроксимация
Давление (полное) Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Первичный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)
