Просмотр примитивных и составных графиков

Составной график

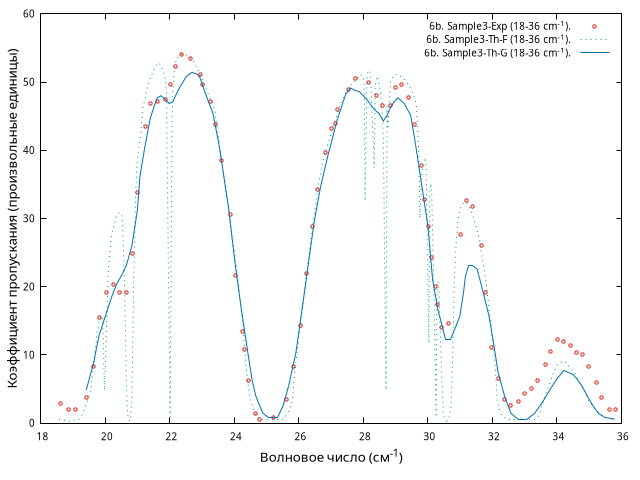

Рисунок 6b. Comparison of observed and calculated transmittances in the 18-36 cm-1 region for representative samples of H2O and H2O+N2. The observed values are represented by data points. Calculated values of Tcalc(ν) with the instrumental response function taken into account are represented by the solid lines, and calculated true transmittance T'(ν) by the short-dashed line F.
Библиографическая ссылка Составной график
Burch D.E., Absorption of infrared radiant energy by CO2 and H2O. III. Absorption by H2O between 0.5-36 cm-1 (278-2 cm)., Journal of Optical Society of America, 1968, Volume 58, no. 10, Pages 1383-1394, DOI: https://doi.org/10.1364/JOSA.58.001383.
Координатная система (Линейный, Линейный)
Ось абсцисс (X) (Размерность) Волновое число (см⁻¹) Ось ординат (Y) (Размерность) Коэффициент пропускания (произвольные единицы)
Рисунок 6b. Sample3-Exp (18-36 cm⁻¹). Comparison of observed and calculated transmittances in the 18-36 cm-1 region for representative samples of H2O and H2O+N2. The observed values are represented by data points. The sample parameters are:
Sample          u              p              P
No.           (g/cm2)      (atm)         (atm)
3               0.200         0.0075       0.133
Комментарий к графику Дополнительное описание
Вещество H2O + N2 Тип данных Экспериментальные
Температура Метод измерения (решения), Модель, Аппроксимация Grating Spectrometer
Давление (полное) 0.1408 Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Первичный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)

Рисунок 6b. Sample3-Th-F (18-36 cm⁻¹). Comparison of observed and calculated transmittances in the 18-36 cm-1 region for representative samples of H2O and H2O+N2. The calculated true transmittance T'(ν) by the dotted line F. The sample parameters are:
Sample          u              p              P
No.           (g/cm2)      (atm)         (atm)
3               0.200         0.0075       0.133
Комментарий к графику Дополнительное описание
Вещество H2O + N2 Тип данных Теоретические
Температура Метод измерения (решения), Модель, Аппроксимация
Давление (полное) 0.1408 Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Первичный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)

Рисунок 6b. Sample3-Th-G (18-36 cm⁻¹). Comparison of observed and calculated transmittances in the 18-36 cm-1 region for representative samples of H2O and H2O+N2. Calculated values of Tcalc (ν) with the instrumental response function taken into account are represented by the solid line. The sample parameters are:
Sample          u              p              P
No.           (g/cm2)      (atm)         (atm)
3               0.200         0.0075       0.133
Комментарий к графику Дополнительное описание
Вещество H2O + N2 Тип данных Теоретические
Температура Метод измерения (решения), Модель, Аппроксимация
Давление (полное) 0.1408 Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Первичный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)
