Просмотр примитивных и составных графиков

Просмотр примитивных и составных графиков спектральных и иных функций (молекул и слабосвязанных молекулярных комплексов)

Составной график

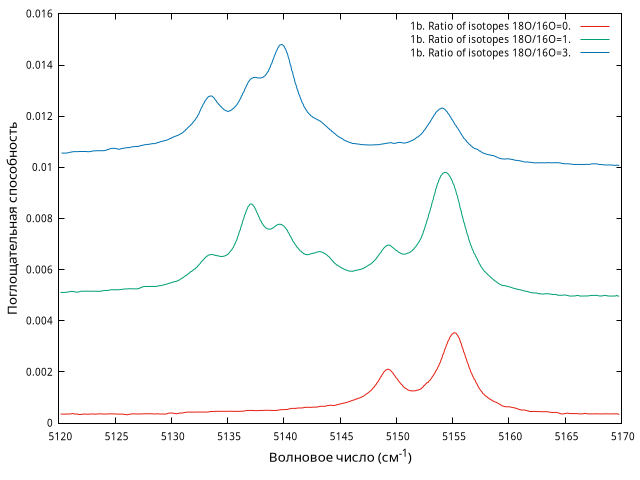

Рисунок 201. Evolution of the spectrum of water trapped in N2 in the regions 5120–5170 cm-1 as a function of the 18O/16O isotopic ratio: (a) 0, (b) 1, (c) 3.
Библиографическая ссылка Составной график
B. Tremblay, Y. Bouteiller, J.P. Perchard, Identification of two quanta simultaneous vibrational transitions in the dimer water trapped in inert matrices, Chemical Physics, 2011, Volume 382, Issue 1–3, Pages 15-19, DOI: 10.1016/j.chemphys.2011.02.002, http://dx.doi.org/10.1016/j.chemphys.2011.02.002.
Координатная система (Линейный, Линейный)
Ось абсцисс (X) (Размерность) Волновое число (см⁻¹) Ось ординат (Y) (Размерность) Поглощательная способность
Рисунок 201. ^1^8O/^1^6O=0. Evolution of the spectrum of water trapped in N2 in the regions 5120–5170 cm-1 as a function of the 18O/16O isotopic ratio: (a) 0. The isotopic varieties of PA and PD are reported in this order. Комментарий к графику Дополнительное описание
Вещество N2[ss] + H2O Тип данных Теоретические
Температура 3 К Метод измерения (решения), Модель, Аппроксимация
Давление (полное) 1 Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Первичный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)

Рисунок 201. ^1^8O/^1^6O=1. Evolution of the spectrum of water trapped in N2 in the regions 5120-5170 cm-1 as a function of the 18O/16O isotopic ratio: 1. Комментарий к графику Дополнительное описание
Вещество N2[ss] + H2O + H18OH Тип данных Экспериментальные
Температура 3 К Метод измерения (решения), Модель, Аппроксимация
Давление (полное) 1 Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Первичный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)

Рисунок 201. ^1^8O/^1^6O=3. Evolution of the spectrum of water trapped in N2 in the regions 5120-5170 cm-1 as a function of the 18O/16O isotopic ratio: 3. Комментарий к графику Дополнительное описание
Вещество N2[ss] + H2O + H18OH + H2O-H2O + (H18OH)2 + H2O-H18OH Тип данных Экспериментальные
Температура 3 К Метод измерения (решения), Модель, Аппроксимация
Давление (полное) 1 Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Первичный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)
