Просмотр примитивных и составных графиков

Составной график

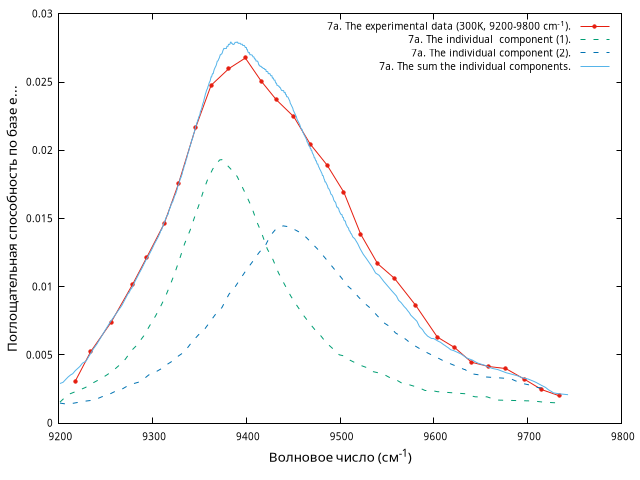

Рисунок 7a. Boltmann-weighted Lorentzian curves fitted to the 2 components of the (1-0) 1Δg3Σg- - band at 300°K. The dashed curves are calculated for the individual components and the solid curve is the sum of these. The curve with dots gives the experimental data.
Библиографическая ссылка Составной график
Roger P. Blickensderfer, George E. Ewing, Collision‐Induced Absorption Spectrum of Gaseous Oxygen at Low Temperatures and Pressures. I. The 1Δg ← 3Σg System, Journal of Chemical Physics, 1969, Volume 51, Pages 873, DOI: 10.1063/1.1672151, http://dx.doi.org/10.1063/1.1672151.
Координатная система (Линейный, Линейный)
Ось абсцисс (X) (Размерность) Волновое число (см⁻¹) Ось ординат (Y) (Размерность) Поглощательная способность по базе e (единицы поглощения)
Физическая величина (X) Физическая величина (Y)
Рисунок 7a. The experimental data (300K, 9200-9800 cm⁻¹). The (1-0) 1Δg3Σg- - band at 300°K. The curve with dots gives the experimental data. Комментарий к графику Дополнительное описание
Вещество O2 Тип данных Экспериментальные
Температура 300 К Метод измерения (решения), Модель, Аппроксимация
Давление (полное) Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Первичный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)

Рисунок 7a. The individual component (1). Boltmann-weighted Lorentzian curves fitted to the 2 components of the (1-0) 1Δg3Σg- - band at 300°K.
Комментарий к графику Дополнительное описание
Вещество O2 Тип данных Теоретические
Температура 300 К Метод измерения (решения), Модель, Аппроксимация
Давление (полное) Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Первичный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)

Рисунок 7a. The individual component (2). Boltmann-weighted Lorentzian curves fitted to the 2 components of the (1-0) 1Δg3Σg- - band at 300°K.
Комментарий к графику Дополнительное описание
Вещество O2 Тип данных Теоретические
Температура 300 К Метод измерения (решения), Модель, Аппроксимация
Давление (полное) Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Первичный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)

Рисунок 7a. The sum the individual components. Boltmann-weighted Lorentzian curves fitted to the 2 components of the (1-0) 1Δg3Σg- - band at 300°K. The solid curve is the sum of dashed curves are calculated for the individual components. Комментарий к графику Дополнительное описание
Вещество O2 Тип данных Теоретические
Температура 300 К Метод измерения (решения), Модель, Аппроксимация
Давление (полное) Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Первичный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)
