Просмотр примитивных и составных графиков

Просмотр примитивных и составных графиков спектральных и иных функций (молекул и слабосвязанных молекулярных комплексов)

Составной график

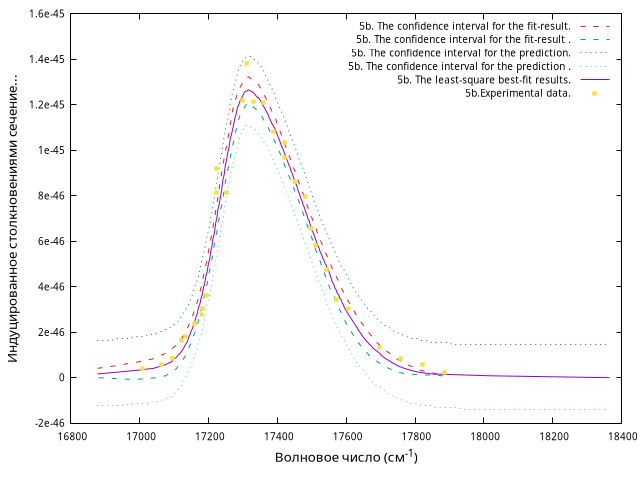

Рисунок 205. The absorption profiles of the O2-O2 feature near 577 nm at 190°K.
Библиографическая ссылка Составной график
Maarten Sneep, Dmitry Ityaksov, Ilse Aben, Harold Linnartz, Wim Ubachs, Temperature-dependent cross sections of O2–O2 collision-induced absorption resonances at 477 and 577 nm, Journal of Quantitative Spectroscopy and Radiative Transfer, 2006, Volume 98, Issue 3, Pages 405-424, DOI: 10.1016/j.jqsrt.2005.06.004, http://dx.doi.org/10.1016/j.jqsrt.2005.06.004.
Координатная система (Линейный, Линейный)
Ось абсцисс (X) (Размерность) Волновое число (см⁻¹) Ось ординат (Y) (Размерность) Индуцированное столкновениями сечение поглощения (см⁵молекула⁻²)
Рисунок 205. The confidence interval for the fit-result. The dashed lines in these figures indicate the confidence interval for the fit-result at the 2 s (95.4%) level. This means that if the experiments were repeated, 95.4% of the sets would yield a fit that falls within the indicated interval.   Дополнительное описание
Вещество O2-O2 Тип данных Асимптотика
Температура 190 К Метод измерения (решения), Модель, Аппроксимация
Давление (полное) 1 Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Первичный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)
Рисунок 205. The confidence interval for the fit-result . The dashed lines in these figures indicate the confidence interval for the fit-result at the 2 s (95.4%) level. This means that if the experiments were repeated, 95.4% of the sets would yield a fit that falls within the indicated interval.   Дополнительное описание
Вещество O2-O2 Тип данных Асимптотика
Температура 190 К Метод измерения (решения), Модель, Аппроксимация
Давление (полное) 1 Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Первичный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)
Рисунок 205. The confidence interval for the prediction. The dotted lines indicate the confidence interval for the prediction at the same level, indicating that 95.4% of the measured points should fall within the indicated band.   Дополнительное описание
Вещество O2-O2 Тип данных Асимптотика
Температура 190 К Метод измерения (решения), Модель, Аппроксимация
Давление (полное) 1 Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Первичный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)
Рисунок 205. The confidence interval for the prediction . The dotted lines indicate the confidence interval for the prediction at the same level, indicating that 95.4% of the measured points should fall within the indicated band.   Дополнительное описание
Вещество O2-O2 Тип данных Асимптотика
Температура 190 К Метод измерения (решения), Модель, Аппроксимация
Давление (полное) 1 Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Первичный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)
Рисунок 205. The least-square best-fit results. The solid lines are the least-square best-fit results.   Дополнительное описание
Вещество O2-O2 Тип данных Асимптотика
Температура 190 К Метод измерения (решения), Модель, Аппроксимация
Давление (полное) 1 Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Первичный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)
Рисунок 205.Experimental data. Original experimental results   Дополнительное описание
Вещество O2-O2 Тип данных Экспериментальные
Температура 190 К Метод измерения (решения), Модель, Аппроксимация
Давление (полное) 1 Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Первичный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)
