Просмотр примитивных и составных графиков

Примитивный график

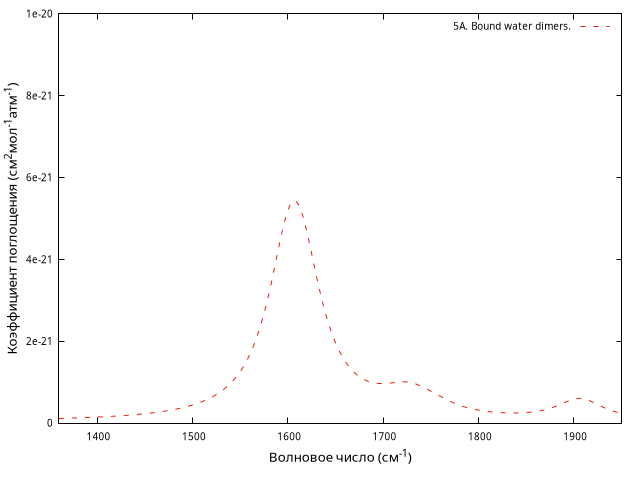

Рисунок 5A. Bound water dimers.
The expected spectra for bound water dimers. The former is simulated using WD band intensities and positions from [9] (VPT2), Kbeq (296°K)=0.03 atm-1 and Lorentzian profile FWHM=60 cm-1 for every WD subband.
[9] Kjaergaard H, Garden A, Chaban G, Gerber R, Matthews D, Stanton J. Calculation of vibrational transition frequencies and intensities in water dimer: comparison of different vibrational approaches. J Phys Chem A2008;112:4324–35 [HG Kjaergaard, personal communications, 2010].
Библиографическая ссылка
I.V. Ptashnik, K.P. Shine, A.A. Vigasin, Water vapour self-continuum and water dimers: 1. Analysis of recent work, Journal of Quantitative Spectroscopy and Radiative Transfer, 2011, Volume 112, Issue 8, Pages 1286–1303, DOI: 10.1016/j.jqsrt.2011.01.012.

Координатная система (Линейный, Линейный)
Ось абсцисс (X) (Размерность) Волновое число (см⁻¹) Ось ординат (Y) (Размерность) Коэффициент поглощения (см²мол⁻¹атм⁻¹)
Физическая величина (X) Физическая величина (Y) Cs
Физические величины Комментарий к графику Дополнительное описание
Вещество H2O-H2O Тип данных Теоретические
Температура 296 К Метод измерения (решения), Модель, Аппроксимация
Давление (полное) Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Экспертный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)
