Просмотр примитивных и составных графиков

Составной график

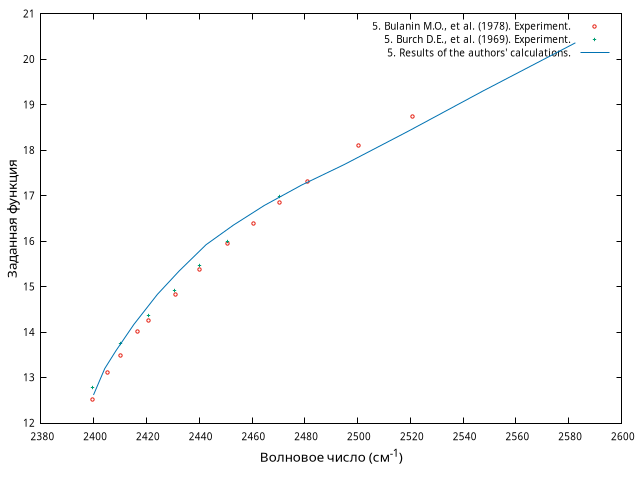

Рисунок 5. Коэффициент поглощения за кантом полосы 4.3 мкм. 1 – результаты расчета авторов, 2 – данные работы [11], 3- данные работы [5].
The absorption coefficient behind the 4.3 µm band edge. 1 - the results of the authors' calculations, 2 - data from [11], 3 - data from [5].
Defined Function=-ln(K(ν))

[5] Буланин М.О., Булычев В.П., Гранский П.В., Коузов А.П., Тонков М.В. Исследование функций пропускания СО2 в области полос 4.3 и 15 мкм. В кн.: Проблемы физики атмосферы. Вып. 13, Л., Изд. ЛГУ, 1976, с.14-24.
[11] Burch D.E., Gryvnak D.A., Patty R.R., Bartky Ch.E. Absorption of infrared radiant energy by CO2 and H2O. IV. Shapes of collision -broadened CO2 lines. J.Opt.Soc Amer. 1969, 59, No.3, 267-280.
Библиографическая ссылка Составной график
Гальцев А.П., Цуканов В.В., Расчет формы колебательно-вращательных поплос поглощения углекислого газа методом статистического моделирования, Оптика и спектроскопия, 1979, Volume 46, Issue 3, Pages 467-473.
Координатная система (Линейный, Линейный)
Ось абсцисс (X) (Размерность) Волновое число (см⁻¹) Ось ординат (Y) (Размерность) Заданная функция
Физическая величина (X) Физическая величина (Y)
Рисунок 5. Bulanin M.O., et al. (1978). Experiment. Коэффициент поглощения за кантом полосы 4.3 мкм. данные работы [5].
Defined function = -ln(k(v))

Комментарий к графику Дополнительное описание
Вещество CO2 Тип данных Экспериментальные
Температура ∅ Метод измерения (решения), Модель, Аппроксимация
Давление (полное) ∅ Происхождение данных Оцифрованные
Давление (парциальное) ∅ Тип источника
Длина пути (L) ∅
Плотность (d) ∅
Волновое число (T зависимость) ∅

Рисунок 5. Burch D.E., et al. (1969). Experiment. Коэффициент поглощения за кантом полосы 4.3 мкм. данные работы [11].
[11] Burch D.E., Gryvnak D.A., Patty R.R., Bartky Ch.E. Absorption of infrared radiant energy by CO2 and H2O. IV. Shapes of collision -broadened CO2 lines. J.Opt.Soc Amer. 1969, 59, No.3, 267-280.
Defined function = -ln(k(v))
Комментарий к графику Дополнительное описание
Вещество CO2 Тип данных Экспериментальные
Температура ∅ Метод измерения (решения), Модель, Аппроксимация
Давление (полное) ∅ Происхождение данных Оцифрованные
Давление (парциальное) ∅ Тип источника Цитирующий
Длина пути (L) ∅
Darrell E. Burch, David A. Gryvnak, Richard R. Patty, and Charlotte E. Bartky, Absorption of Infrared Radiant Energy by CO2 and H2O. IV. Shapes of Collision-Broadened CO2 Lines, Journal of Optical Society of America, 1969, Volume 59, Pages 267-278, DOI: 10.1364/JOSA.59.000267, http://www.opticsinfobase.org/josa/abstract.cfm?URI=josa-59-3-267.
Плотность (d) ∅
Волновое число (T зависимость) ∅

Рисунок 5. Results of the authors' calculations. Коэффициент поглощения за кантом полосы 4.3 мкм. 1 – результаты расчета авторов. Комментарий к графику Дополнительное описание
Вещество CO2 Тип данных Теоретические
Температура ∅ Метод измерения (решения), Модель, Аппроксимация
Давление (полное) ∅ Происхождение данных Оцифрованные
Давление (парциальное) ∅ Тип источника Первичный
Длина пути (L) ∅
Плотность (d) ∅
Волновое число (T зависимость) ∅
