Просмотр примитивных и составных графиков

Примитивный график

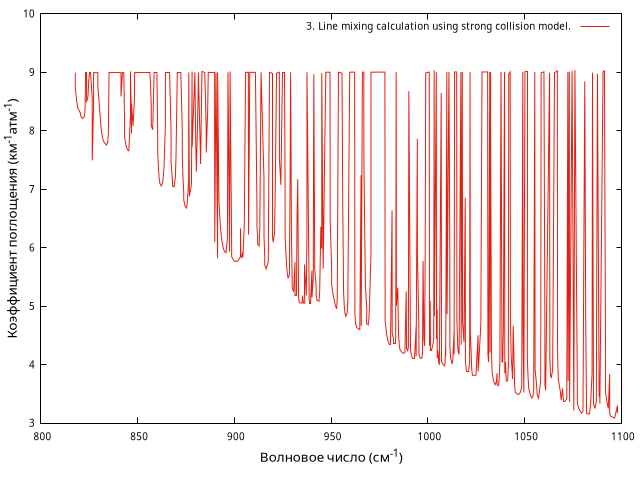

Рисунок 3. Line mixing calculation using strong collision model.
The absorption of H2O vapor due to collisions with N2 molecules. Data calculated with the strong collisions and ABC at Cbranch =0.6 models (1, 2); experimental data (3).
Библиографическая ссылка
Mikhail V. Tonkov, Nikolai N. Filippov, Collision induced far wings of CO2 and H2O bands in IR spectra, NATO Advanced Research Workshop on Weakly Interacting Molecular Pairs - Unconventional Absorbers of Radiation in the Atmosphere, NATO Science Series IV Earth and Environmental Sciences. Volume: 27, Fontevraud, FRANCE, 2003, Pages 125-136.
Координатная система (Линейный, Линейный)
Ось абсцисс (X) (Размерность) Волновое число (см⁻¹) Ось ординат (Y) (Размерность) Коэффициент поглощения (км⁻¹атм⁻¹)
Физическая величина (X) Физическая величина (Y) Absorption Coefficient (1/(km atm))
Физические величины Комментарий к графику Дополнительное описание
Вещество H2O + N2 Тип данных Теоретические
Температура Метод измерения (решения), Модель, Аппроксимация
Давление (полное) Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Первичный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)

Поиск примитивного или составного графика в списке статей
