Просмотр примитивных и составных графиков

Примитивный график

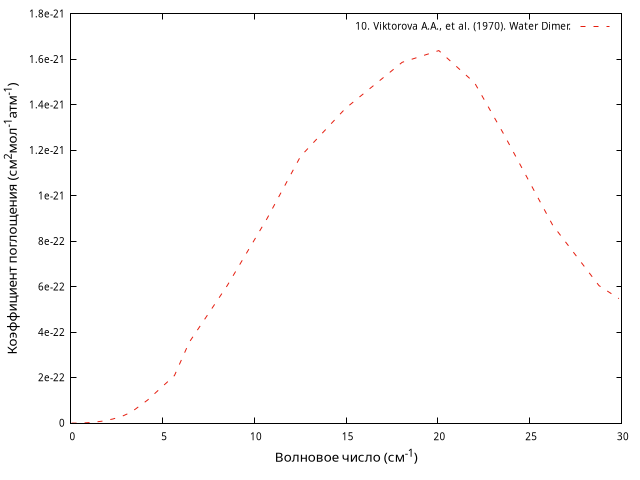

Рисунок 10. Viktorova A.A., et al. (1970). Water Dimer.
Smoothed spectra of WD absorption cross-section from Victorova and Zhevakin (V&Zh) [75]. The absorption in dB/km from V&Zh and S&L is converted to cm2 molec-1 atm-1 units using formula: 2:3026 x 10-6 [dB/km]* T *Keq,S&L/ (273.15* NA* PWD), where NA=2.687x1019 molec cm-3; T~296°K; PWD is WD partial pressure (atm) assumed in the particular work:8x10-6 in V&Zh and 2.2x10-5 in S&L.
[75] Viktorova A.A., Zhevakin S.A. Microradiowave absorption by dimers of atmospheric water vapor. Sov Phys Dokl 1970; 15:852–5.
Библиографическая ссылка
I.V. Ptashnik, K.P. Shine, A.A. Vigasin, Water vapour self-continuum and water dimers: 1. Analysis of recent work, Journal of Quantitative Spectroscopy and Radiative Transfer, 2011, Volume 112, Issue 8, Pages 1286–1303, DOI: 10.1016/j.jqsrt.2011.01.012.

Координатная система (Линейный, Линейный)
Ось абсцисс (X) (Размерность) Волновое число (см⁻¹) Ось ординат (Y) (Размерность) Коэффициент поглощения (см²мол⁻¹атм⁻¹)
Физические величины Комментарий к графику Дополнительное описание
Вещество H2O-H2O Тип данных Экспериментальные
Температура Метод измерения (решения), Модель, Аппроксимация
Давление (полное) Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Цитирующий
Длина пути (L)
Viktorova A.A., Zhevakin S.A., Microradiowave absorption by dimers of atmospheric water vapor, Soviet Physics Doklady, 1970, Volume 15, no. 852–5.
Плотность (d)
Волновое число (T зависимость)
