Просмотр примитивных и составных графиков

Примитивный график

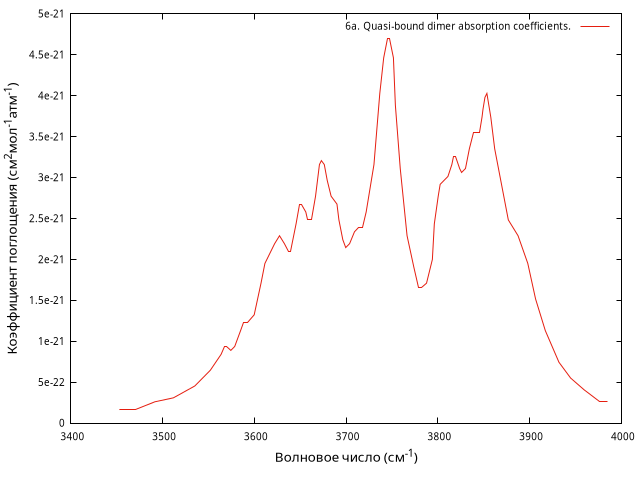

Рисунок 6a. Quasi-bound dimer absorption coefficients.
Experimental Н2О self-continuum (T =296°K) versus predicted absorption spectra of bound and metastable dimers [1] and present calculations for the 3500-3900 cm-1 band. The  black curves are the quasi-bound dimer absorption coefficients. The frequency step is 50 cm-1.
Библиографическая ссылка
Olga B. Rodimova, Continuum water vapor absorption in the 4000–8000 cm-1 region, Proc. SPIE 9680, 21st International Symposium Atmospheric and Ocean Optics: Atmospheric Physics, SPIE - The international society for optical engineering, 2015, Pages 968002, DOI: 10.1117/12.2205332.

Координатная система (Линейный, Линейный)
Ось абсцисс (X) (Размерность) Волновое число (см⁻¹) Ось ординат (Y) (Размерность) Коэффициент поглощения (см²мол⁻¹атм⁻¹)
Физическая величина (X) ω, (cm-1) Физическая величина (Y) k, (cm2 mol-1 atm-1)
Физические величины Комментарий к графику Дополнительное описание
Вещество H2O-H2O Тип данных Теоретические
Температура 296 К Метод измерения (решения), Модель, Аппроксимация
Давление (полное) Происхождение данных Оцифрованные
Давление (парциальное) Тип источника Первичный
Длина пути (L)
Плотность (d)
Волновое число (T зависимость)
